EILOG测井系统是由中国石油测井有限公司制造,并在我国广泛使用的一种测井系统。HIL感应测井仪器是由俄罗斯制造,与我国同类感应测井仪器相比有明显优越性的一种感应测井仪器。
为了在我国油田推广使用先进的HIL感应测井仪,长江大学、北方亨泰公司和中国石油测井有限公司共同完成了HIL感应测井仪与EILOG测井系统的配接工作。以熊晓东为首的课题组代表长江大学成功开发了实现HIL感应测井仪的Manchester通讯总线与EILOG测井系统的井下DTB总线之间相互转化的专用短接;在长江大学和北方亨泰公司的配合下中国石油测井有限公司就HIL感应测井仪的特点修改了EILOG测井系统的部分软件。
在专用短接和修改后的EILOG测井软件的支持下,EILOG测井系统可以方便地指挥HIL感应测井仪进行测井。地面系统下发的测井命令通过电缆至EILOG的井下遥传短接,井下遥传短接收到命令后通过DTB总线将命令发至专用短接,专用短接将命令转换成Manchester码后发给HIL感应测井仪器;HIL感应仪器收到命令后采集地层的信息并将采集的数据以Manchester码的形式送至专用短接,专用短接将数据转换后通过DTB总线发给井下遥传短接,井下遥传短接将数据通过电缆传至地面系统。地面系统按深度驱动方式下发命令、采集数据、处理数据、记录数据和绘制测井曲线,从而完成测井任务。
专用短接的研制成功不仅使得EILOG测井系统可以指挥HIL感应测井仪进行测井,而且可以进行大组合测井,从而大大提高测井效率。截止2014年5月长江大学开发的专用短接已经有20支在长庆油田承担生产任务,已经为油田创造了良好的经济效益和社会效益。
专用短接主要技术指标:
长度: 2189cm 电源:AC220V±10%/50±2Hz 重量: 38Kg
湿度:-25°C—+125°C 外径: 90mm 耐压:≤140MPa
![](/__local/1/70/28/377BFA567165217EF47F452F6FF_89E04B70_233B6.jpg?e=.JPG)

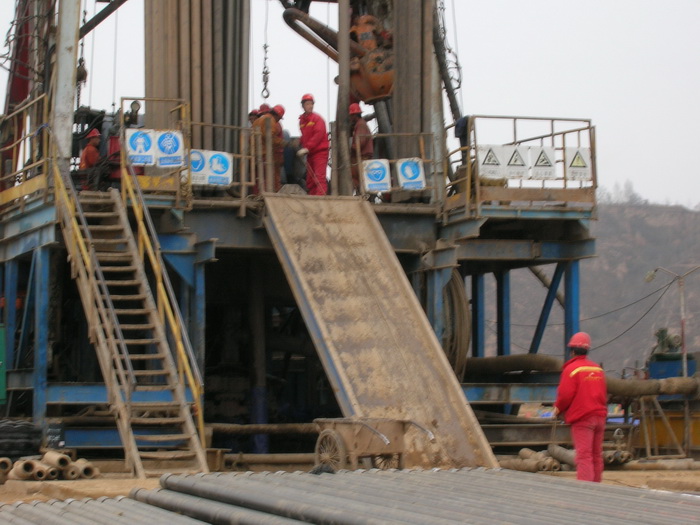

井架 平台
![](/__local/C/AF/F5/DC685897292D0F84921372B9605_56267B04_2A54D.jpg?e=.JPG)

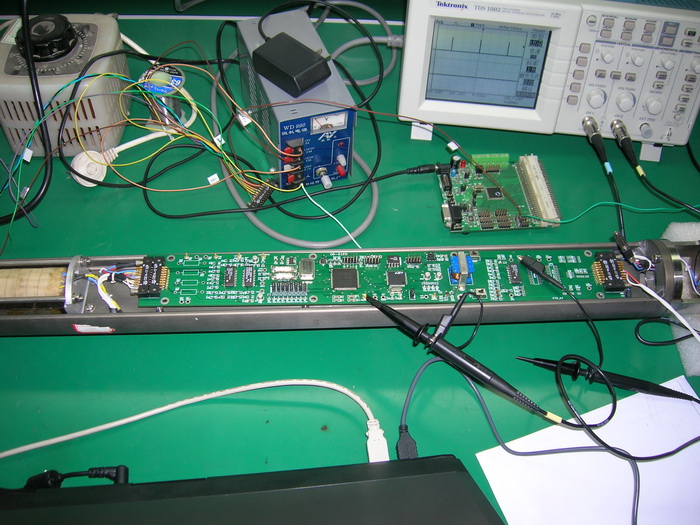

专用短接外观 专用短接调试现场
![](/__local/A/4D/0D/091F03CE016D14FE6D9B409FD51_7B2FE8F7_ED6B.jpg?e=.JPG)
专用短接内部电路板
![](/__local/1/F3/AC/2FF8DDEDB2AE04F04E05C4806F1_15675C80_22468.jpg?e=.jpg)

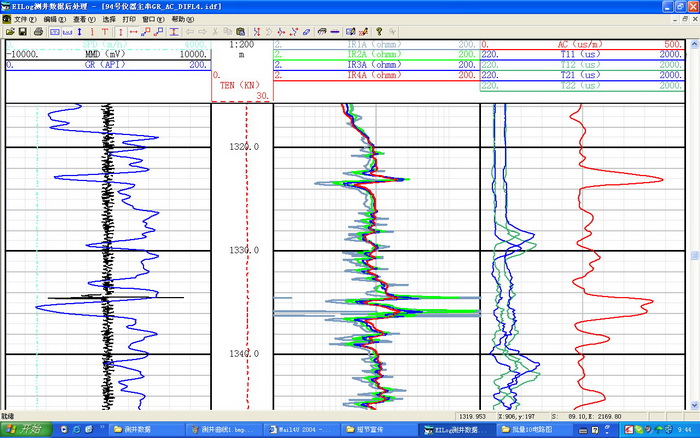

HIL感应测井仪与伽玛仪和声波仪的组合测井曲线
