测井数据高速传输系统是利用地质测井常用的4芯电缆,实现高速数据传输的系统。
设计要求:传输介质为4芯铠装电缆(外径Φ4.7mm,直流电阻约80Ω/km, 800~1000Hz测试条件 缆芯之间电容约170nF/km)传输距离:(测井电缆的长度) >3000米,传输速度:115200BPS

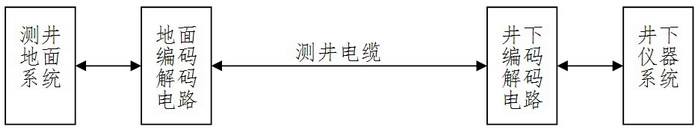

该系统有井下编码解码电路,传输电缆,地面编码解码电路三部分组成。系统结构如下图所示。在电缆信道-3dB通频带只有几KHz的情况下,通过采用特殊的高密度编码方法和高效的信号处理电路实现了测井数据的可靠传输,解决了生产过程的实际问题。
![](/__local/C/93/ED/287B6CFC773329C05282DE198CE_79AF6BF2_52F1.jpg?e=.jpg)
![](/__local/4/D8/BA/B93C5763C9F81BE5293FAF4F445_0E2CE4D3_691C.jpg?e=.jpg)

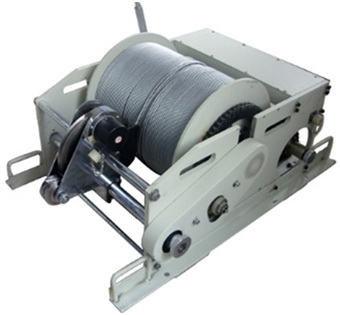

地质测井电缆绞车
![](/__local/6/76/5F/E305E69A23FE594109FDDE31CB5_00F8069F_179A5.jpg?e=.jpg)

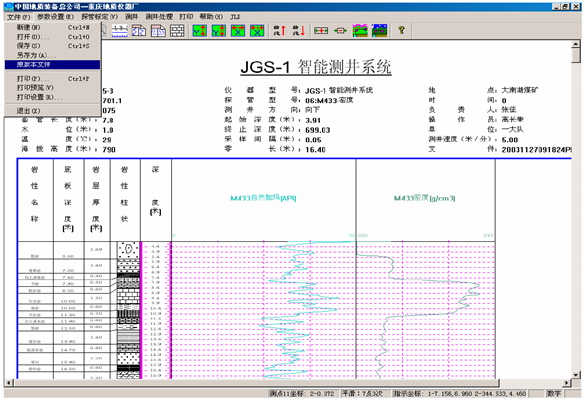

地质测井软件操作界面
![](/__local/5/82/5F/80C3ACDE6D661A67F1E884B273E_CFD4A6BF_FEBF.jpg?e=.jpg)

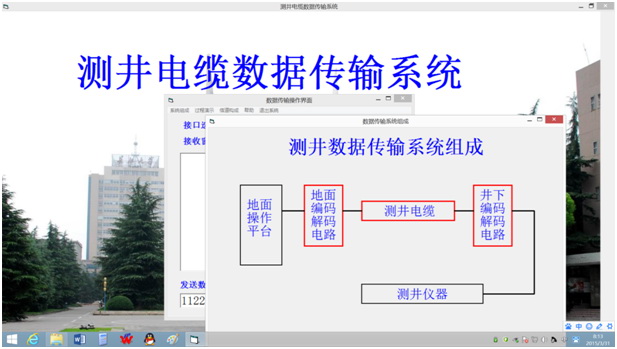

数据传输测试界面
